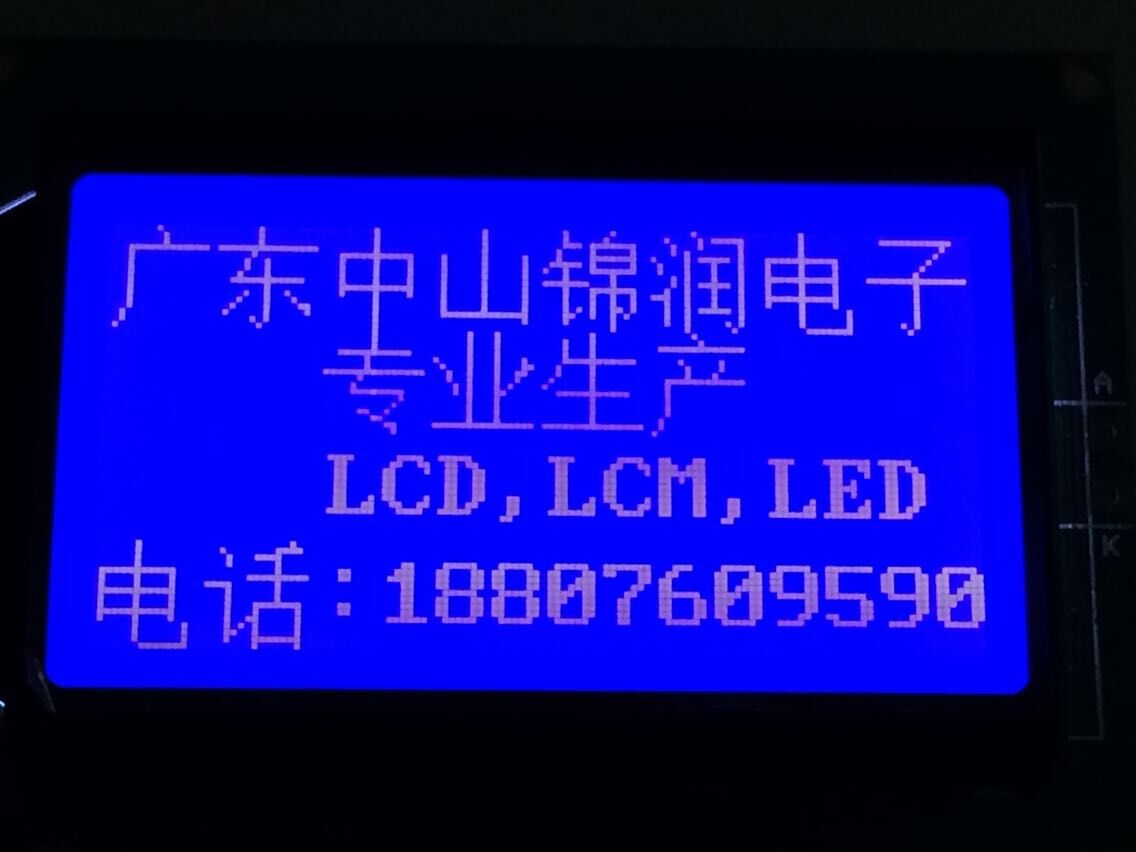

液晶顯示模塊簡單點說就是屏+背光板+PCB板+鐵框。電力終端、儀器儀表等的顯示部件就是液晶模塊，其地位相當于CRT中的顯像管。其它部分包括電源電路，信號處理電路等，當然還有外殼什么的。模塊主要分為屏和背光燈組件。兩部分被組裝在一起，但工作的時候是相互獨立的(即電路不相關)。液晶顯示的原理是背光燈組件發出均勻的面光，光通過液晶屏傳到我們的眼睛里。屏的作用就是按像素對這些光進行處理，以顯示圖像。 兩個部分都含有大量的部件，這里就不細說了。

　　提出了一種采用內存接口的液晶顯示模塊。該模塊是在現有點陣式液晶顯示屏上附加一個MCU(Micro-Controller Unit 微處理器)及相關硬件,利用內存與外部控制器進行接口,從而解決了液晶顯示統一接口和顯示速度的問題。

　　點陣式液晶接口簡單,能以點陣或圖形方式顯示出各種信息,因此在各種電子設計中得到了廣泛應用。但是,它的接口必須遵循一定的硬件和時序規范,根據不同的液晶驅動器,可能需要發出不同的命令進行控制才能顯示數據。而且命令的執行需要耗費一定的時間,在系統有大量實時數據的情況下,如果直接控制液晶顯示,可能會消耗過多的時間,從而影響數據的處理。因此,由于某種需要必須采用不同的液晶模塊,這就需要修改軟件。為了解決這些問題,本文提出采用內存接口的液晶顯示模塊,在現有點陣式液晶顯示屏上附加一個MCU(Micro-Controller Unit微處理器)及相關硬件,利用內存與外部控制器進行接口,從而解決了統一接口和顯示速度的問題。

　　我們知道,人眼有視覺暫留現象,每0.1秒時間內變化一次的影像看上去會認為是連續的,而且只在0.1秒之內變化的影像人眼很難察覺到。根據這一物理現象,我們采用內存與外部控制器接口設計一種液晶接口模塊,外部控制器將欲顯示的數據直接寫入接口內存,根據接口內存的數據變化,在接口模塊內MCU的控制下迅速刷新液晶的顯示。刷新率在每秒10次以上,就可達到連續顯示的目的。當然,刷新率越高人眼就越能感覺圖像變化的連續與流暢。
